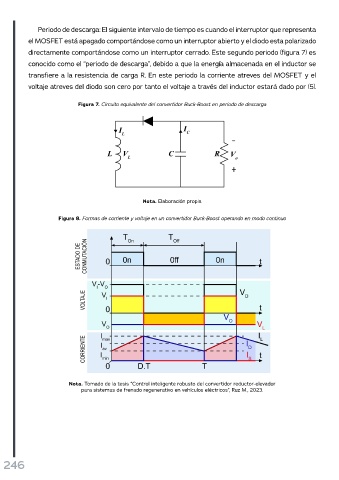

Periodo de descarga: El siguiente intervalo de tiempo es cuando el interruptor que representa
el MOSFET está apagado comportándose como un interruptor abierto y el diodo esta polarizado
directamente comportándose como un interruptor cerrado. Este segundo periodo (figura 7) es

conocido como el “periodo de descarga”, debido a que la energía almacenada en el inductor se

transfiere a la resistencia de carga R. En este periodo la corriente atreves del MOSFET y el
voltaje atreves del diodo son cero por tanto el voltaje a través del inductor estará dado por (5).

Figura 7. Circuito equivalente del convertidor Buck-Boost en periodo de descarga

Nota. Elaboración propia

Figura 8. Formas de corriente y voltaje en un convertidor Buck-Boost operando en modo continuo

Nota. Tomado de la tesis “Control inteligente robusto del convertidor reductor-elevador
para sistemas de frenado regenerativo en vehículos eléctricos”, Ruz M., 2023.

246
