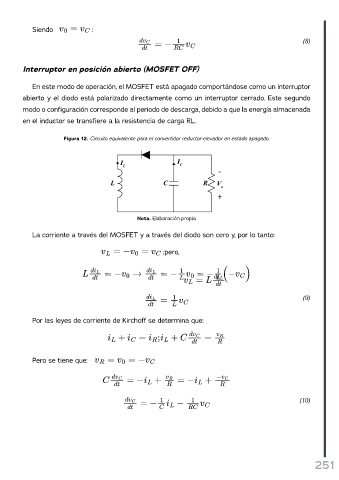

P. 251
Siendo :
(8)
Interruptor en posición abierto (MOSFET OFF)
En este modo de operación, el MOSFET está apagado comportándose como un interruptor
abierto y el diodo está polarizado directamente como un interruptor cerrado. Este segundo
modo o configuración corresponde al periodo de descarga, debido a que la energía almacenada
en el inductor se transfiere a la resistencia de carga RL.
Figura 12. Circuito equivalente para el convertidor reductor-elevador en estado apagado.
Nota. Elaboración propia
La corriente a través del MOSFET y a través del diodo son cero y, por lo tanto:
;pero,
(9)
Por las leyes de corriente de Kirchoff se determina que:
Pero se tiene que:
(10)
