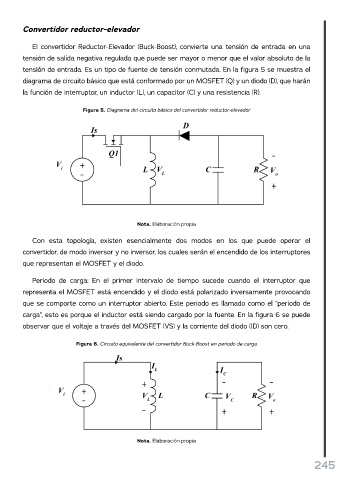

Convertidor reductor-elevador
El convertidor Reductor-Elevador (Buck-Boost), convierte una tensión de entrada en una
tensión de salida negativa regulada que puede ser mayor o menor que el valor absoluto de la
tensión de entrada. Es un tipo de fuente de tensión conmutada. En la figura 5 se muestra el
diagrama de circuito básico que está conformado por un MOSFET (Q) y un diodo (D), que harán
la función de interruptor, un inductor (L), un capacitor (C) y una resistencia (R).
Figura 5. Diagrama del circuito básico del convertidor reductor-elevador
Nota. Elaboración propia
Con esta topología, existen esencialmente dos modos en los que puede operar el
convertidor, de modo inversor y no inversor, los cuales serán el encendido de los interruptores
que representan el MOSFET y el diodo.
Periodo de carga: En el primer intervalo de tiempo sucede cuando el interruptor que
representa el MOSFET está encendido y el diodo está polarizado inversamente provocando
que se comporte como un interruptor abierto. Este periodo es llamado como el “periodo de
carga”, esto es porque el inductor está siendo cargado por la fuente. En la figura 6 se puede
observar que el voltaje a través del MOSFET (VS) y la corriente del diodo (ID) son cero.
Figura 6. Circuito equivalente del convertidor Buck-Boost en periodo de carga
Nota. Elaboración propia
