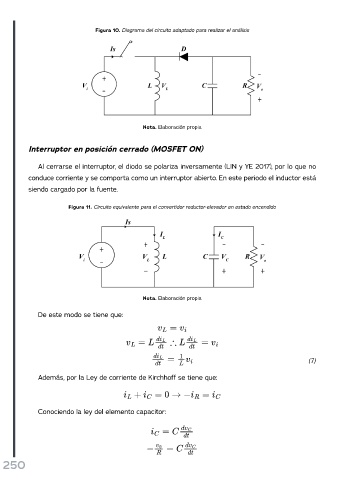

Figura 10. Diagrama del circuito adaptado para realizar el análisis
Nota. Elaboración propia
Interruptor en posición cerrado (MOSFET ON)
Al cerrarse el interruptor, el diodo se polariza inversamente (LIN y YE 2017), por lo que no
conduce corriente y se comporta como un interruptor abierto. En este periodo el inductor está
siendo cargado por la fuente.
Figura 11. Circuito equivalente para el convertidor reductor-elevador en estado encendido
Nota. Elaboración propia
De este modo se tiene que:
(7)
Además, por la Ley de corriente de Kirchhoff se tiene que:
Conociendo la ley del elemento capacitor:
