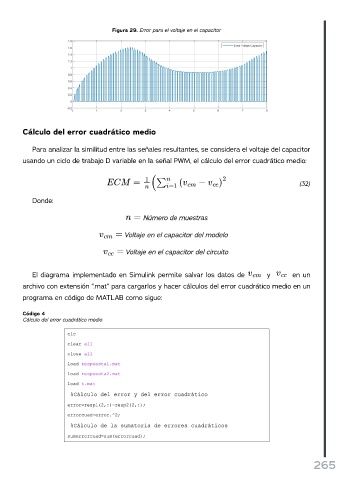

Figura 29. Error para el voltaje en el capacitor
Cálculo del error cuadrático medio
Para analizar la similitud entre las señales resultantes, se considera el voltaje del capacitor
usando un ciclo de trabajo D variable en la señal PWM, el cálculo del error cuadrático medio:
(32)
Donde:
Número de muestras
Voltaje en el capacitor del modelo
Voltaje en el capacitor del circuito
El diagrama implementado en Simulink permite salvar los datos de y en un
archivo con extensión “.mat” para cargarlos y hacer cálculos del error cuadrático medio en un
programa en código de MATLAB como sigue:
Código 4
Cálculo del error cuadrático medio
