P. 262

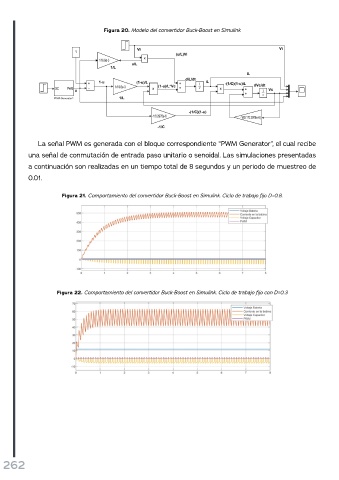

Figura 20. Modelo del convertidor Buck-Boost en Simulink
La señal PWM es generada con el bloque correspondiente “PWM Generator”, el cual recibe
una señal de conmutación de entrada paso unitario o senoidal. Las simulaciones presentadas
a continuación son realizadas en un tiempo total de 8 segundos y un periodo de muestreo de
0.01.
Figura 21. Comportamiento del convertidor Buck-Boost en Simulink. Ciclo de trabajo fijo D=0.8.
Figura 22. Comportamiento del convertidor Buck-Boost en Simulink. Ciclo de trabajo fijo con D=0.3
