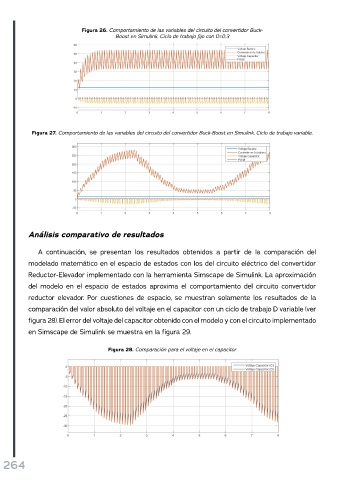

Figura 26. Comportamiento de las variables del circuito del convertidor Buck-
Boost en Simulink. Ciclo de trabajo fijo con D=0.3
Figura 27. Comportamiento de las variables del circuito del convertidor Buck-Boost en Simulink. Ciclo de trabajo variable.
Análisis comparativo de resultados
A continuación, se presentan los resultados obtenidos a partir de la comparación del
modelado matemático en el espacio de estados con los del circuito eléctrico del convertidor
Reductor-Elevador implementado con la herramienta Simscape de Simulink. La aproximación
del modelo en el espacio de estados aproxima el comportamiento del circuito convertidor
reductor elevador. Por cuestiones de espacio, se muestran solamente los resultados de la
comparación del valor absoluto del voltaje en el capacitor con un ciclo de trabajo D variable (ver
figura 28). El error del voltaje del capacitor obtenido con el modelo y con el circuito implementado
en Simscape de Simulink se muestra en la figura 29.
Figura 28. Comparación para el voltaje en el capacitor
