P. 263

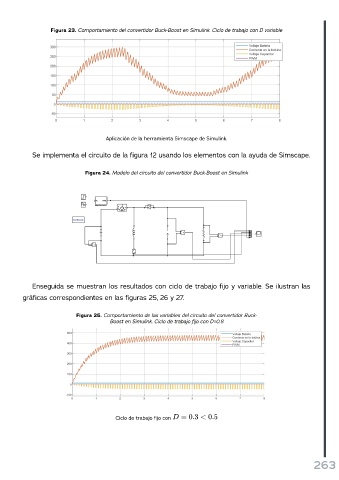

Figura 23. Comportamiento del convertidor Buck-Boost en Simulink. Ciclo de trabajo con D variable
Aplicación de la herramienta Simscape de Simulink.
Se implementa el circuito de la figura 12 usando los elementos con la ayuda de Simscape.
Figura 24. Modelo del circuito del convertidor Buck-Boost en Simulink
Enseguida se muestran los resultados con ciclo de trabajo fijo y variable. Se ilustran las
gráficas correspondientes en las figuras 25, 26 y 27.
Figura 25. Comportamiento de las variables del circuito del convertidor Buck-
Boost en Simulink. Ciclo de trabajo fijo con D=0.8
Ciclo de trabajo fijo con
