P. 261

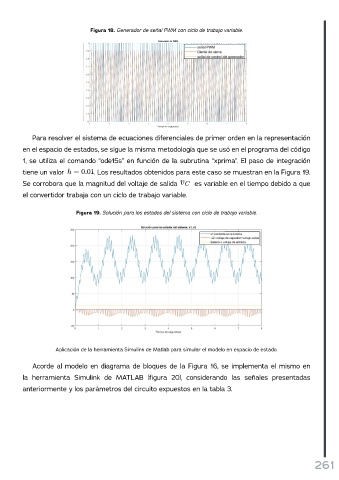

Figura 18. Generador de señal PWM con ciclo de trabajo variable.
Para resolver el sistema de ecuaciones diferenciales de primer orden en la representación
en el espacio de estados, se sigue la misma metodología que se usó en el programa del código
1, se utiliza el comando “ode15s” en función de la subrutina “xprima”. El paso de integración
tiene un valor . Los resultados obtenidos para este caso se muestran en la Figura 19.
Se corrobora que la magnitud del voltaje de salida es variable en el tiempo debido a que
el convertidor trabaja con un ciclo de trabajo variable.
Figura 19. Solución para los estados del sistema con ciclo de trabajo variable.
Aplicación de la herramienta Simulink de Matlab para simular el modelo en espacio de estado.
Acorde al modelo en diagrama de bloques de la Figura 16, se implementa el mismo en
la herramienta Simulink de MATLAB (figura 20), considerando las señales presentadas
anteriormente y los parámetros del circuito expuestos en la tabla 3.
