P. 258

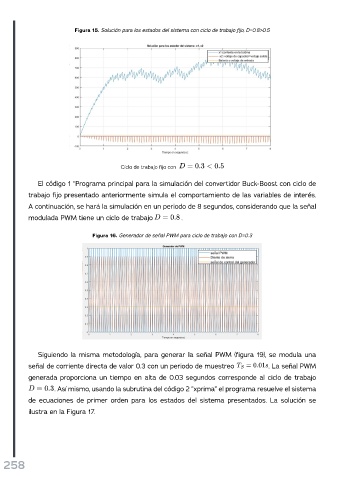

Figura 15. Solución para los estados del sistema con ciclo de trabajo fijo, D=0.8>0.5
Ciclo de trabajo fijo con
El código 1 “Programa principal para la simulación del convertidor Buck-Boost con ciclo de
trabajo fijo presentado anteriormente simula el comportamiento de las variables de interés.
A continuación, se hará la simulación en un periodo de 8 segundos, considerando que la señal
modulada PWM tiene un ciclo de trabajo .
Figura 16. Generador de señal PWM para ciclo de trabajo con D=0.3
Siguiendo la misma metodología, para generar la señal PWM (figura 19), se modula una
señal de corriente directa de valor 0.3 con un periodo de muestreo . La señal PWM
generada proporciona un tiempo en alta de 0.03 segundos corresponde al ciclo de trabajo
=0 . 3. Así mismo, usando la subrutina del código 2 “xprima” el programa resuelve el sistema
de ecuaciones de primer orden para los estados del sistema presentados. La solución se
ilustra en la Figura 17.
258
