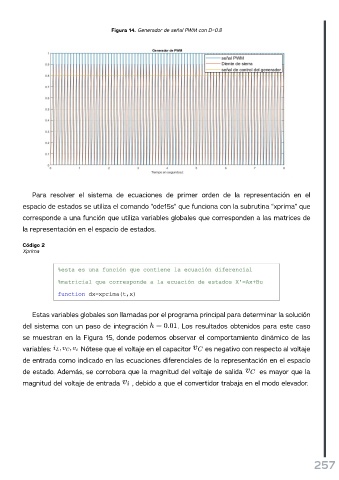

Figura 14. Generador de señal PWM con D=0.8

Para resolver el sistema de ecuaciones de primer orden de la representación en el
espacio de estados se utiliza el comando “ode15s” que funciona con la subrutina “xprima” que

corresponde a una función que utiliza variables globales que corresponden a las matrices de
la representación en el espacio de estados.

Código 2
Xprima

Estas variables globales son llamadas por el programa principal para determinar la solución
del sistema con un paso de integración . Los resultados obtenidos para este caso

se muestran en la Figura 15, donde podemos observar el comportamiento dinámico de las

variables: Nótese que el voltaje en el capacitor es negativo con respecto al voltaje
de entrada como indicado en las ecuaciones diferenciales de la representación en el espacio
de estado. Además, se corrobora que la magnitud del voltaje de salida es mayor que la

magnitud del voltaje de entrada , debido a que el convertidor trabaja en el modo elevador.

257
