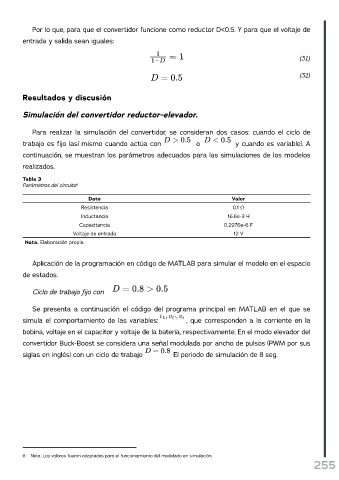

Por lo que, para que el convertidor funcione como reductor D<0.5. Y para que el voltaje de
entrada y salida sean iguales:

(31)

(32)

Resultados y discusión

Simulación del convertidor reductor-elevador.

Para realizar la simulación del convertidor, se consideran dos casos: cuando el ciclo de
trabajo es fijo (así mismo cuando actúa con o y cuando es variable). A

continuación, se muestran los parámetros adecuados para las simulaciones de los modelos

realizados.
Tabla 3
Parámetros del circuito
6
Dato Valor
Resistencia 0.1 Ω
Inductancia 16.6e-3 H
Capacitancia 0.2976e-6 F
Voltaje de entrada 12 V
Nota. Elaboración propia.

Aplicación de la programación en código de MATLAB para simular el modelo en el espacio
de estados.

Ciclo de trabajo fijo con

Se presenta a continuación el código del programa principal en MATLAB en el que se
simula el comportamiento de las variables: , que corresponden a la corriente en la

bobina, voltaje en el capacitor y voltaje de la batería, respectivamente. En el modo elevador del
convertidor Buck-Boost se considera una señal modulada por ancho de pulsos (PWM por sus

siglas en inglés) con un ciclo de trabajo El periodo de simulación de 8 seg.

6 Nota. Los valores fueron adaptados para el funcionamiento del modelado en simulación.
