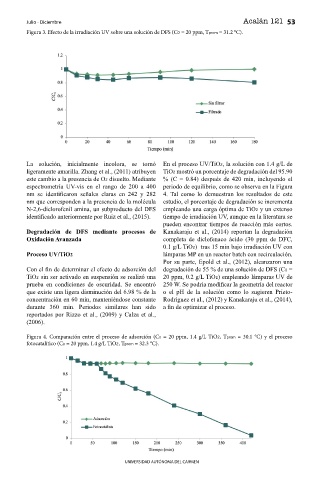

Page 55 - Acalán 121

Julio - Diciembre Acalán 121 53
Figura 3. Efecto de la irradiación UV sobre una solución de DFS (C0 = 20 ppm, Tprom = 31.2 °C).

La solución, inicialmente incolora, se tornó En el proceso UV/TiO2, la solución con 1.4 g/L de
ligeramente amarilla. Zhang et al., (2011) atribuyen TiO2 mostró un porcentaje de degradación del 95.90
este cambio a la presencia de O2 disuelto. Mediante % (C = 0.84) después de 420 min, incluyendo el
espectrometría UV-vis en el rango de 200 a 400 periodo de equilibrio, como se observa en la Figura
nm se identif caron señales claras en 242 y 282 4. Tal como lo demuestran los resultados de este
nm que corresponden a la presencia de la molécula estudio, el porcentaje de degradación se incrementa
N-2,6-diclorofenil amina, un subproducto del DFS empleando una carga óptima de TiO2 y un extenso
identif cado anteriormente por Ruiz et al., (2015). tiempo de irradiación UV, aunque en la literatura se
pueden encontrar tiempos de reacción más cortos.
Degradación de DFS mediante procesos de Kanakaraju et al., (2014) reportan la degradación
Oxidación Avanzada completa de diclofenaco ácido (30 ppm de DFC,
0.1 g/L TiO2) tras 15 min bajo irradiación UV con
Proceso UV/TiO2 lámparas MP en un reactor batch con recirculación.
Por su parte, Epold et al., (2012), alcanzaron una
Con el f n de determinar el efecto de adsorción del degradación de 55 % de una solución de DFS (C0 =
TiO2 sin ser activado en suspensión se realizó una 20 ppm, 0.2 g/L TiO2) empleando lámparas UV de
prueba en condiciones de oscuridad. Se encontró 250 W. Se podría modif car la geometría del reactor
que existe una ligera disminución del 6.98 % de la o el pH de la solución como lo sugieren Prieto-
concentración en 60 min, manteniéndose constante Rodriguez et al., (2012) y Kanakaraju et al., (2014),
durante 360 min. Periodos similares han sido a f n de optimizar el proceso.
reportados por Rizzo et al., (2009) y Calza et al.,
(2006).
Figura 4. Comparación entre el proceso de adsorción (C0 = 20 ppm, 1.4 g/L TiO2, Tprom = 30.1 °C) y el proceso
fotocatalítico (C0 = 20 ppm, 1.4 g/L TiO2, Tprom = 32.3 °C).

UNIVERSIDAD AUTÓNOMA DEL CARMEN
