Page 76 - Acalán 121

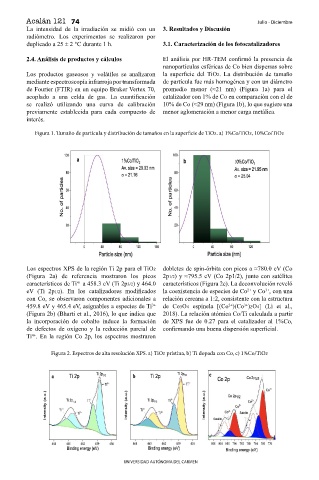

Acalán 121 74 Julio - Diciembre
La intensidad de la irradiación se midió con un 3. Resultados y Discusión
radiómetro. Los experimentos se realizaron por
duplicado a 25 ± 2 °C durante 1 h. 3.1. Caracterización de los fotocatalizadores

2.4. Análisis de productos y cálculos El análisis por HR-TEM conf rmó la presencia de
nanopartículas esféricas de Co bien dispersas sobre
Los productos gaseosos y volátiles se analizaron la superf cie del TiO2. La distribución de tamaño
mediante espectroscopía infrarroja por transformada de partícula fue más homogénea y con un diámetro
de Fourier (FTIR) en un equipo Bruker Vertex 70, promedio menor (≈21 nm) (Figura 1a) para el
acoplado a una celda de gas. La cuantif cación catalizador con 1% de Co en comparación con el de
se realizó utilizando una curva de calibración 10% de Co (≈29 nm) (Figura 1b), lo que sugiere una
previamente establecida para cada compuesto de menor aglomeración a menor carga metálica.
interés.

Figura 1. Tamaño de partícula y distribución de tamaños en la super!cie de TiO2. a) 1%Co/TiO2, 10%Co/TiO2

Los espectros XPS de la región Ti 2p para el TiO2 dobletes de spin-órbita con picos a ≈780.0 eV (Co
(Figura 2a) de referencia mostraron los picos 2p1/2) y ≈795.5 eV (Co 2p1/2), junto con satélites
característicos de Ti a 458.3 eV (Ti 2p3/2) y 464.0 característicos (Figura 2c). La deconvolución reveló
4+
eV (Ti 2p1/2). En los catalizadores modif cados la coexistencia de especies de Co y Co , con una
3+
2+
con Co, se observaron componentes adicionales a relación cercana a 1:2, consistente con la estructura
459.8 eV y 465.4 eV, asignables a especies de Ti de Co3O4 espinela [(Co )(Co )2O4] (Li et al.,
3+
2+
3+
(Figura 2b) (Bharti et al., 2016), lo que indica que 2018). La relación atómica Co/Ti calculada a partir
la incorporación de cobalto induce la formación de XPS fue de 0.27 para el catalizador al 1%Co,
de defectos de oxígeno y la reducción parcial de conf rmando una buena dispersión superf cial.
Ti . En la región Co 2p, los espectros mostraron
4+
Figura 2. Espectros de alta resolución XPS. a) TiO2 prístina, b) Ti dopada con Co, c) 1%Co/TiO2

UNIVERSIDAD AUTÓNOMA DEL CARMEN
