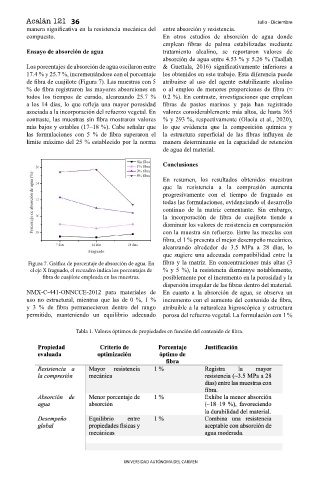

Page 38 - Acalán 121

Acalán 121 36 Julio - Diciembre
manera signif cativa en la resistencia mecánica del entre absorción y resistencia.
compuesto. En otros estudios de absorción de agua donde
emplean f bras de palma estabilizadas mediante
Ensayo de absorción de agua tratamiento alcalino, se reportaron valores de
absorción de agua entre 4.53 % y 5.26 % (Taallah
Los porcentajes de absorción de agua oscilaron entre & Guettala, 2016) signif cativamente inferiores a
17.4 % y 25.7 %, incrementándose con el porcentaje los obtenidos en este trabajo. Esta diferencia puede
de f bra de cuajilote (Figura 7). Las muestras con 5 atribuirse al uso del agente estabilizante alcalino
% de f bra registraron las mayores absorciones en o al empleo de menores proporciones de f bra (≈
todos los tiempos de curado, alcanzando 25.7 % 0.2 %). En contraste, investigaciones que emplean
a los 14 días, lo que ref eja una mayor porosidad f bras de pastos marinos y paja han registrado
asociada a la incorporación del refuerzo vegetal. En valores considerablemente más altos, de hasta 365
contraste, las muestras sin f bra mostraron valores % y 293 %, respectivamente (Olacia et al., 2020),
más bajos y estables (17–18 %). Cabe señalar que lo que evidencia que la composición química y
las formulaciones con 5 % de f bra superaron el la estructura superf cial de las f bras inf uyen de
límite máximo del 25 % establecido por la norma manera determinante en la capacidad de retención
de agua del material.

Conclusiones

En resumen, los resultados obtenidos muestran
que la resistencia a la compresión aumenta
progresivamente con el tiempo de fraguado en
todas las formulaciones, evidenciando el desarrollo
continuo de la matriz cementante. Sin embargo,
la incorporación de f bra de cuajilote tiende a
disminuir los valores de resistencia en comparación
con la muestra sin refuerzo. Entre las mezclas con
f bra, el 1 % presenta el mejor desempeño mecánico,
alcanzando alrededor de 3.5 MPa a 28 días, lo
que sugiere una adecuada compatibilidad entre la
Figura 7. Grá!ca de porcentaje de absorción de agua. En f bra y la matriz. En concentraciones más altas (3
el eje X fraguado, el recuadro indica los porcentajes de % y 5 %), la resistencia disminuye notablemente,
!bra de cuajilote empleada en las muestras. posiblemente por el incremento en la porosidad y la
dispersión irregular de las f bras dentro del material.
NMX-C-441-ONNCCE-2012 para materiales de En cuanto a la absorción de agua, se observa un
uso no estructural, mientras que las de 0 %, 1 % incremento con el aumento del contenido de f bra,
y 3 % de f bra permanecieron dentro del rango atribuible a la naturaleza higroscópica y estructura
permitido, manteniendo un equilibrio adecuado porosa del refuerzo vegetal. La formulación con 1 %

Tabla 1. Valores óptimos de propiedades en función del contenido de !bra.

UNIVERSIDAD AUTÓNOMA DEL CARMEN
